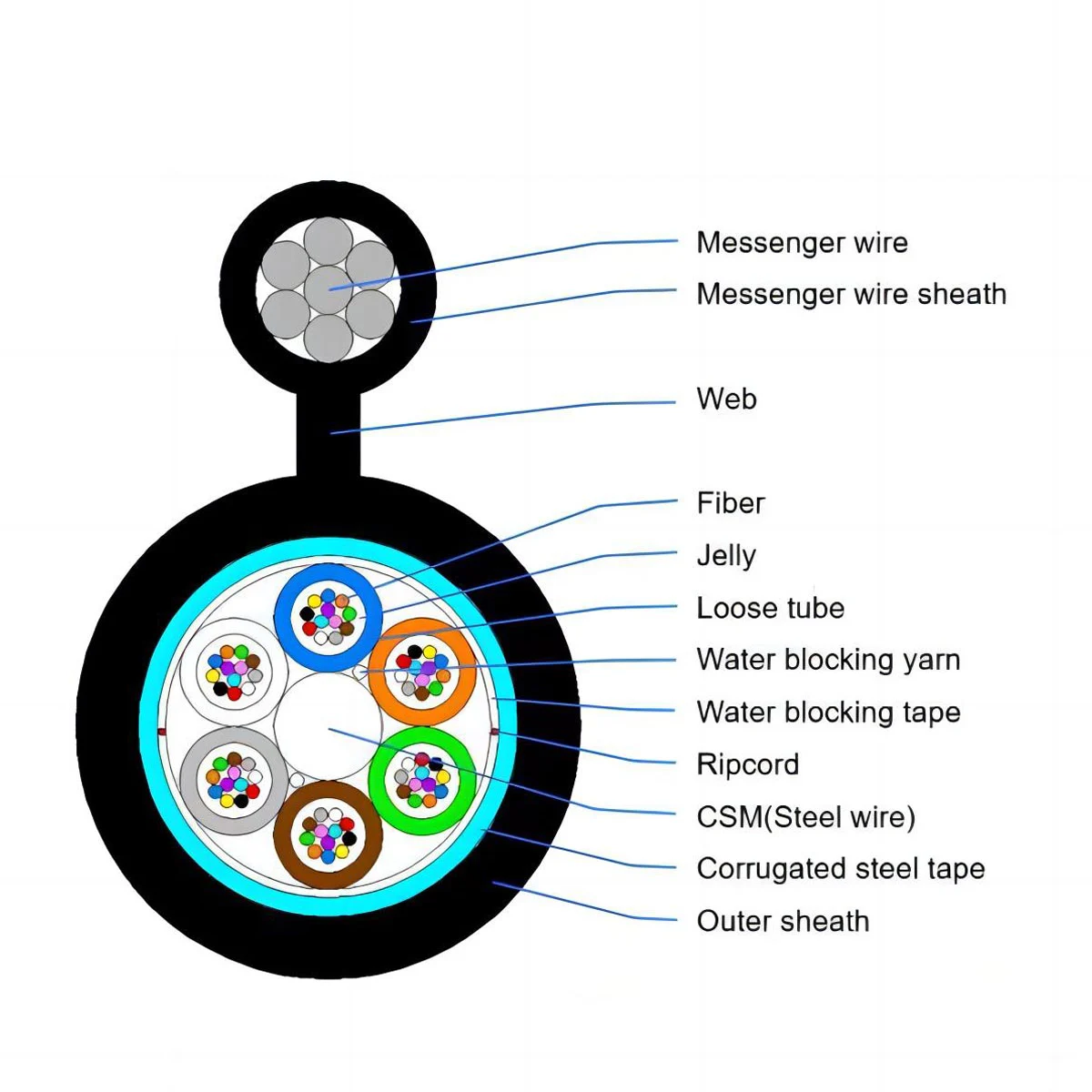

Les fibres sont disposées dans un tube en plastique lâche à haut module. Une substance de remplissage résistante à l'eau est utilisée pour remplir l'interstice à l'intérieur et à l'extérieur des tubes. Au milieu du noyau se trouve un fil d'acier qui, si nécessaire, est recouvert de polyéthylène pour fournir de la résistance. Pour créer un petit noyau de câble sphérique, les tubercules (et les charges) sont bloqués autour de l'élément de résistance.
Pour créer un câble, le ruban en acier revêtu de plastique est enroulé autour du noyau et extrudé dans une gaine de polyéthylène. Les fils d'échouage en acier galvanisé sont utilisés comme messagers. Enfin, le câble et le messager sont connectés pour créer un câble en 8.
Des performances fiables à l'humidité et à l'eau sont offertes par chaque zone.
Le blindage de fibre optique idéal est fourni par un tube lâche rempli de gel de remplissage spécial.
La résistance à l'écrasement souhaitée est fournie par du ruban longitudinal en acier ondulé.
La structure autoportante de la figure 8 a une haute résistance à la traction et rend l'installation aérienne simple et abordable.
Une durée de vie de 30 ans est rendue possible par une exécution stricte et une gestion des matières premières.
Numéro de fibre | Diamètre nominal | Poids nominal | Max Fibres par Tube | Non. de (Remplisseurs de tubes) | Charge de traction admissible (N) | Résistance à l'écrasement admissible (N/10cm) |
2 ~ 30 | 10.0 × 18.0 | 220 | 6 | 5 | 7000/4000 | 1000/300 |
32 ~ 36 | 10.7 × 18.7 | 244 | 6 | 6 | 7000/4000 | 1000/300 |
38 ~ 60 | 11.4 × 19.4 | 253 | 12 | 5 | 7000/4000 | 1000/300 |
62 ~ 72 | 12.0 × 20.0 | 280 | 12 | 6 | 7000/4000 | 1000/300 |
> 72 | PERSONNALISÉ | |||||
